Alle Dachgeschosswände sind jetzt mit Gipskartonplatten versehen. ein großer Teil ist schon mit der ersten Lage Uniflott versehen. Der Rest folgt…

Für die Touch-Display an der Wand habe ich einen Hohlraum gebastelt in dem Netzwerkkabel, KNX-Bus sowie eine Stromversorgungsleitung ankommen. Der Hohlraum ist 8cm tief, 34cm breit und rund 33cm hoch. Davor passt prima das künftige Display. Damit es drinnen nicht zu warm wird, wird es später hinter dem Display noch eine Öffnung geben wo die Warme Luft vom Netzteil des All-in-One Displays austretenkann.

Da im Flur nur auf der einen Seite ein Balken an der Decke vorhanden ist wo sich das L-Profil anbringen lässt – welches später den LED Streifen für die Beleuchtung beherbergt – musste auf der gegenüberliegenden Seite eine andere Lösung her.

Ein 15mm Alu-U-Profil mit 2mm Wandstärke. Damit das später bündig mit der Gipskartonplatte sitzt, mussten wir die OSB-Platte mit einer Oberfräse etwas vertiefen:

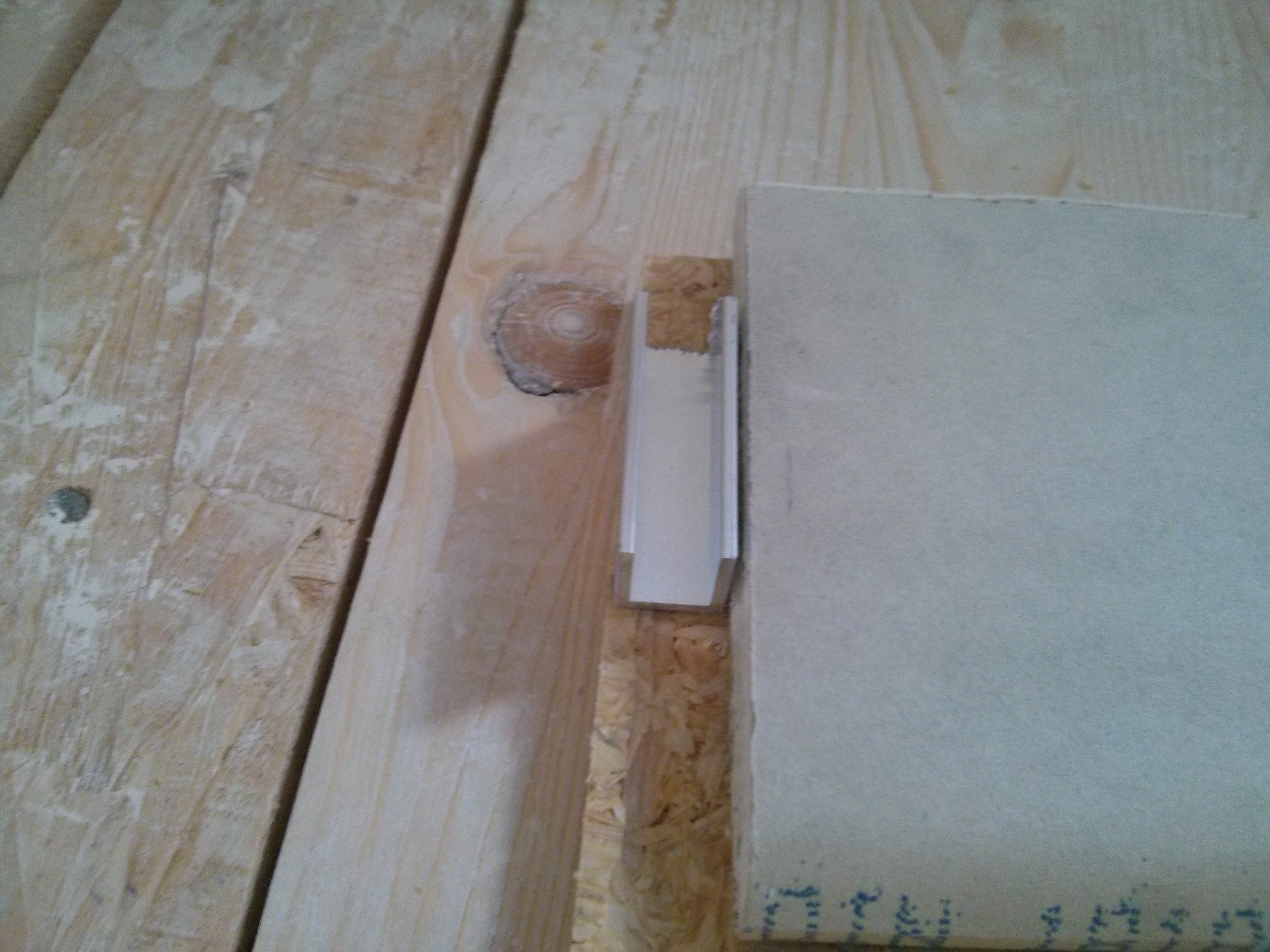

Erst nach der Vertiefung sitzt das U-Profil bündig mit der Gipskartonplatte:

Die OSB-Platte kommt mit der Vertiefung am oberen Ende an die Wand. Das Profil wird mit Schrauben festgeschraubt:

Gerne hätte ich auf die Schrauben verzichtet und das Profil „geklebt“. Aber rund 4,7m Profil hat doch ein gewisses Eigengewicht das selbst mit einem guten Kleber für die ersten Stunden zusätzlich hätte fixiert werden müssen. Aber die Schrauben sieht man kaum…

Und so sieht das ganze fertig eingebaut aus:In das Profil wird von unten nach oben leuchtend der LED Streifen eingeklebt und sorgt so für eine indirekte Beleuchtung.

Jetzt heißt es: Spachteln, spachteln, spachteln …

Und dann geht’s im Erdgeschoss weiter.

Das Herzstück der Elektroverteilung hab ich bereits eingebaut und angefangen zu verkabeln. Aber hier kann ich noch kein Bild präsentieren 😉
